一、流量计组成系统说明

    Fischer&Porter 公司拥有先进的涡街流量计，可用来对各种单相、均匀的液体、气体、高/ 低温过热蒸汽和饱和蒸汽进行流量计量、检测和控制，广泛应用于石油、化工、冶金、电力、造纸、制药、食品等工业部门和市政建设、环保工程等行业。

二、流量计主要技术参数

1、型号说明

VT8000(一体型不防爆)

VT8100(一体型本安防爆)

VT8200(一体型隔爆)

VR8000(分体型不防爆)

VR8100(分体型本安防爆)

VR8200(分体型隔爆)

2、技术参数

三、流量计技术特点

1、VT/VR系列智能型涡街流量计为智能型：

● 可现场直接修改参数（温度、压力、密度等）和仪表量程，仪表单位。表盘带数据输入键，可现场更改数据，

   还可通过HART通讯协议（手操器）修改数据。

2、VT/VR系列智能型涡街流量计 抗振性能优越：

● FISCHER&PORTER涡街采用4片压电传感器进行检测，下面两片用于检测介质的流量信号，上面两片用于检测

   外界振动（例如管道振动等）信号，输入转换器进行补偿。这种结构从根本上消除了外界振动的影响。从而使得

   信号输出更加稳定，仪表精度得到保障．

3、VT/VR系列智能型涡街流量计温度压力补偿：

● VT/VR转换器可以直接接收温度传感器PT100信号，进行温度补偿，输出4-20mA电流信号；或接收温度传感器PT100信号

   和压力变送器4-20mA信号，进行温压补偿，输出4-20mADC或RS485信号，显示补偿后的流体流量。

4、VT/VR系列智能型涡街流量计采用液晶显示，可显示介质的瞬时流量和累积流量以及各种功能参数。

5、VT/VR系列智能型涡街流量计修改仪表参数方式为：

●  现场可通过3个手动键修改

●  现场可通过HART协议，使用手操器修改

6、VT/VR系列智能型涡街流量计防爆等级高：

   本安防爆：Ex ia IICT6

   隔    爆：Exd II CT6

7、VT/VR系列智能型涡街流量计防护等级高：

   防护等级：IP67

   防护等级：IP68（潜水型）

8、VT/VR系列智能型涡街流量计材质齐全

   各种不锈钢：0Cr18Ni9/316/316L等

   特种材料：Hc、Ti等

   其他：可更具用户需要制造

9、通讯协议：

    HART-Protocol、RS485 Modbus

四、应用案例

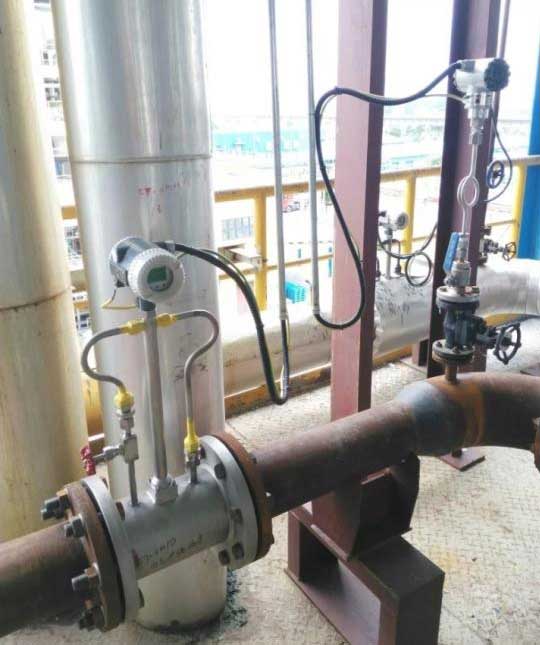

中国石油大庆石化分公司水汽厂（温压补偿型）

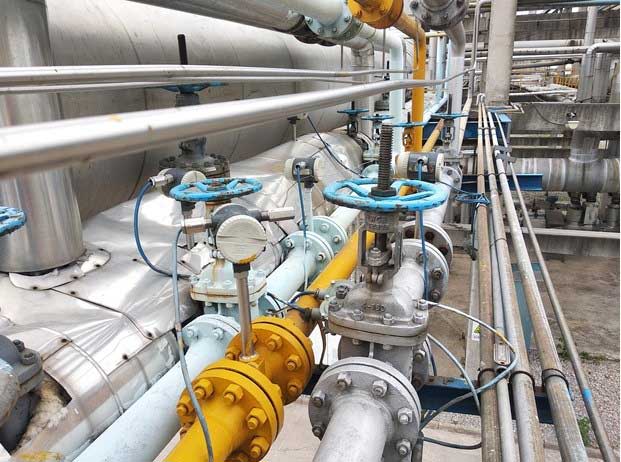

中国石化普光油田分公司净化厂技改项目
